小字符喷码机的工作原理图解

小字符连续式喷码机(ink jet printer)是一种由软件控制,非接触式喷墨标识系统。其通过控制内部齿轮泵或由机器外部供应压缩气体,向系统内墨水施加一定压力,使墨水经由一个几十微米孔径喷嘴射出。并由加在喷嘴上方晶体振荡信号将射出连续墨线分裂成频率相同,大小相等,间距一定的墨滴,然后,墨滴在经过充电电极时被分别充电,其所带电量大小由中央处理器CPU进行控制;再经过检测电极检测墨滴实际所带电量与相位是否正确;最后,带电墨滴在偏转电极形成偏转电场中发生偏转,从喷头处射出,分别打在产品表面不同位置,形成所需各种文字,图案等标识。



       喷码机是一种通过软件控制,使用非接触方式在产品上进行标识的设备。从喷码机所用耗材来分类:一类是墨水喷码机;一类是非墨水喷码机(激光喷码机);从工作形态来分:一类为在线式喷码机,主要是给流水生产线配套用;一类移动式喷码机,就是被喷物体不动,喷码机动,类似市场上出现手持喷码机。目前中国市场上有进口机器、国产机器以及合资机器。最近几年,国产喷码机增长强劲,有些性能以及或者超过进口喷码机。喷码机以应用范围广泛、适用性强被广大客户接受。下面就由内蒙古一诺喷码科技有限公司技术人员带领大家来了解一下喷码机主流行业产品-小字符喷码机的工作原理来做个简单的图解分析:


      一、小字符喷码机也叫连续喷射式喷码机(continue ink jet printer)简称cij式。


        小字符连续式喷码机(ink jet printer)是一种由软件控制,非接触式喷墨标识系统。其通过控制内部齿轮泵或由机器外部供应压缩气体,向系统内墨水施加一定压力,使墨水经由一个几十微米孔径喷嘴射出。并由加在喷嘴上方晶体振荡信号将射出连续墨线分裂成频率相同,大小相等,间距一定的墨滴,然后,墨滴在经过充电电极时被分别充电,其所带电量大小由中央处理器CPU进行控制;再经过检测电极检测墨滴实际所带电量与相位是否正确;最后,带电墨滴在偏转电极形成偏转电场中发生偏转,从喷头处射出,分别打在产品表面不同位置,形成所需各种文字,图案等标识。而没有被充电墨滴则打入回收槽,重新进入机器内部的墨水循环系统中。故又称连续喷墨喷码机。该设备主要应用在单个产品上喷印可变信息——如日期、时间、特定的文字、批次代码、产品名字和标志等。其工作原理简单图示如下:


                                                                 小字符喷码机墨路原理图(1)

                                                                 小字符喷码机喷头工作示意图(2)


        实际上油墨墨滴通过充电电极上的脉冲电压充电后通过高压偏转板在产品表面扫射成字体或图案的过程却并非如此简单,我们必须使墨滴断裂与对充电极板充电同步,必须考虑带电墨滴之间的相互排斥,甚至飞行中墨滴的空气动力和流体力学等尖端科学。所以实际的小字符喷码机墨路图要比原理图复杂的多。下面我们就以多米诺喷码机为例简单的介绍如下图:

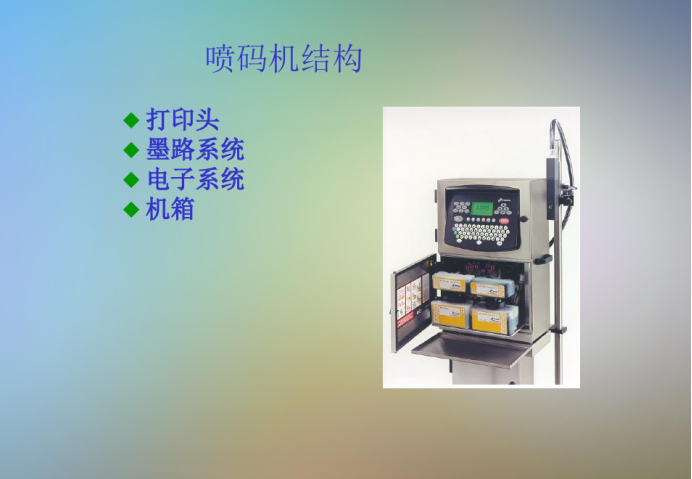

                                                                多米诺小字符喷码机结构简图(3)

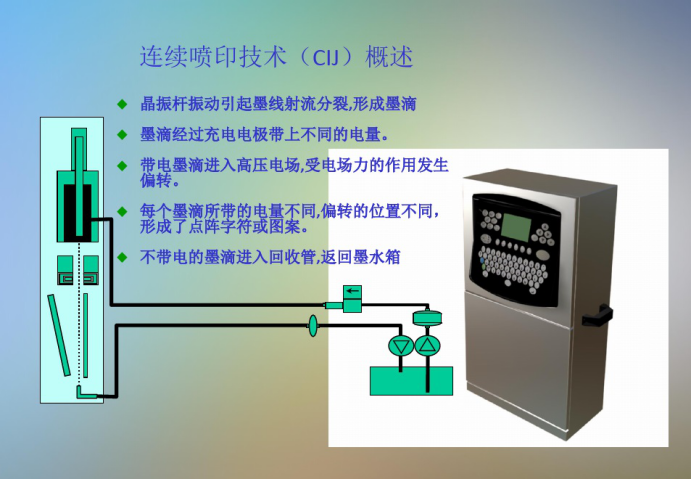

                                                                    多米诺小字符喷码机原理概述图(4)

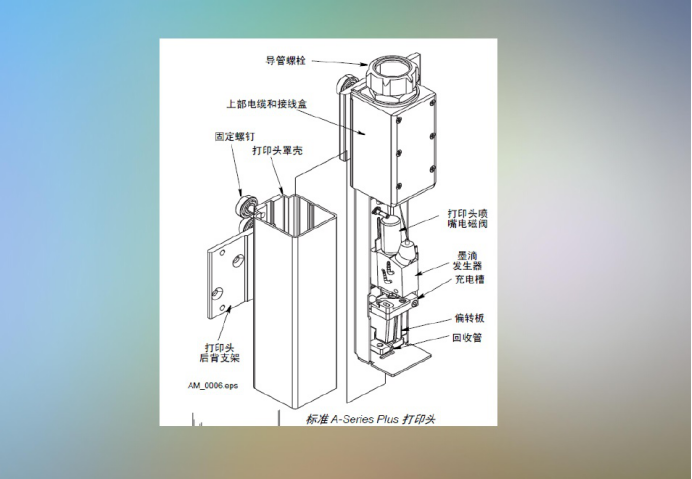

                                                               多米诺小字符喷码机喷头构造图(5)

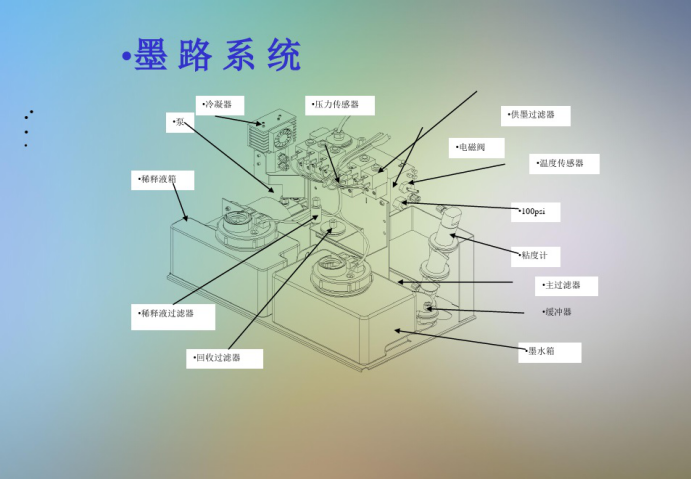

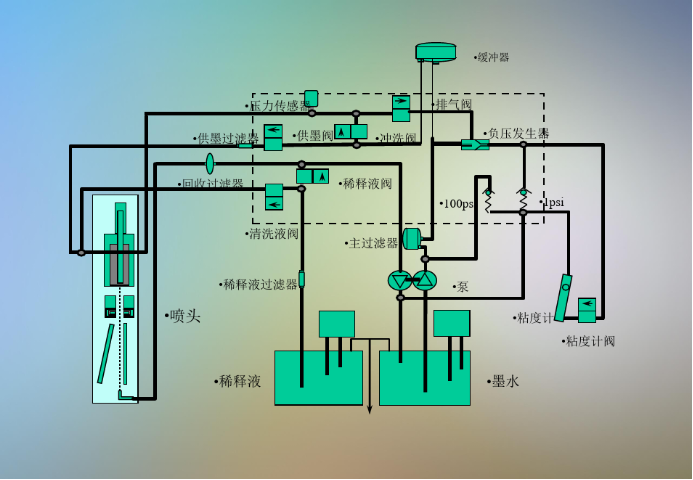

                                                                     多米诺小字符喷码机墨路系统图(6)

                                                                       多米诺小字符喷码机电路简图(7)


       随着各行业法规日益严格,提供产品的可追溯性数据成为必然趋势,小字符喷码机为满足这一需求起到了重要的作用。其优点如下:

1.由于是非接触式喷印方法,CIJ 具有多种功能。无论材料的孔隙、大小、形状或纹理如何,它都可在大多数材料上喷印。

2.小字符喷码机的溶剂性墨水可瞬间干燥,因此特别适合在产品沿生产线移动时进行喷印。


3.因为油墨喷射是连续式的,连续式喷墨编码机可以使用许多类型的油墨,特别是那些干燥速度非常快的油墨(1秒以内)。因此连续式喷墨编码技术对于那些在印码后需要迅速处理的具有非渗透性表面的产品(比如说罐头和塑料)的印码是非常理想的。此外还可以使用颜色更鲜明的颜料油墨。


4.由于连续式喷印有著相对较高的喷射速度,通常连续式喷印的喷印距离比脉冲式喷印的喷印距离(一般超过10mm)远得多,而喷印质量却不会下降,这样喷头位置的放置就可以有较大的选择余地。


5.大多数工业喷墨系统使用cij技术。工业cij喷印系统的速度可达到每分钟1000英尺,比dod快得多,但是图像的质量也比应用dod技术的要低。cij对于大量直邮订单操作,食品、饮料、药物和美容的包装印刷产品的编号和标记,是最佳的解决方案。它还被用于彩票的标记和编码。


       总之,非接触、速度快、容易编辑和修改喷印资料、内容喷码机应用的表面材质广泛是小字符喷码机的优点。不论是纸张、塑胶、金属、玻璃、坚硬的表面或是柔软易碎的表面均可得到良好的喷印效果。可以在几乎所有的行业使用,用途广泛,占有80%市场。 不适合的种类:在硅橡胶,铁氟龙等材料上喷印。

       以上内容由内蒙古一诺喷码科技有限公司技术部门提供,希望对大家在喷码机标识产品的了解有帮助,如有疑问请随时致电、沟通、讨论!24小时服务热线:15847254822/0472-2767010。
